組合式鋼制棧橋（臺）是用于安裝汽車、火車液體介質裝卸設備及配套管線，并供人員操作時行走的綜合作業平臺。
型號說明
?使用場所代碼： QC - 汽車用 HC - 火車用
?結構形式代碼： T - 棧臺 Q - 棧橋
?順序改進號代碼： 用數字1、2、3 …表示（具體見通用規格型號一覽）
?尺寸參數代碼：標注棧橋/臺尺寸 用字母B×A B - 寬（米） A - 長（米）
通用規格型號一覽
|
使用場所及結構形式
|
順序改進號
|
特征描述
|
寬度Bm
|
長度Am
|
高度m
|
型號
|
|
汽車棧臺
|
1
|
單立柱
|
1.6
|
1.5
|
2.5
|
QCT/1-1.6*1.6
|
|
2
|
雙立柱
|
2.0
|
2.0
|
2.5
|
QCT/2-2*2
|
|
3
|
通過式
|
2.0
|
根據用戶需要
|
4.5
|
QCT/3-2*A
|
|
火車棧橋
|
1
|
單側
|
1.6
|
根據用戶需要
|
3.5
|
HCQ/1-1.6*A
|
|
2
|
雙側
|
2.0
|
根據用戶需要
|
3.5
|
HCQ/2-2*A
|
|
3
|
簡裝式
|
2.0走道0.8
|
根據用戶需要
|
3.5
|
HCQ/3-2*A
|
注:我公司可根據用戶要求設計、制造特殊規格棧橋。

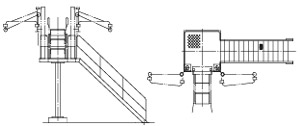

QCT/1-1.6×1.6型 單立柱汽車棧臺
使用場合：汽車槽車側面裝卸作業
材 質：碳鋼或不銹鋼
表面處理：拋丸除銹
防腐處理：油漆或熱浸鋅
面板形式：鋼格板或花紋板
多安裝4臺鶴管和3臺活動梯
|
QCT/2-2×2型 雙立柱汽車棧臺
使用場合：汽車槽車側面裝卸作業
材 質：碳鋼或不銹鋼
表面處理：拋丸除銹
防腐處理：油漆或熱浸鋅
面板形式：鋼格板或花紋板
最多安裝4臺鶴管和2臺活動梯
|
QCT/3-2×A型 通過式汽車棧臺
使用場合：汽車槽車通過式裝卸作業
材 質：碳鋼或不銹鋼
表面處理：拋丸除銹
防腐處理：油漆或熱浸鋅
面板形式：鋼格板或花紋板
棧臺長度可根據需要設計
|

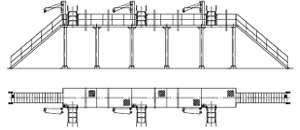

HCQ/1-1.6×A型 單側火車棧橋
使用場合：火車槽車單側裝卸作業
材 質：碳鋼
表面處理：拋丸除銹
防腐處理：油漆或熱浸鋅
面板形式：鋼格板或花紋板
車位（總長）可根據需要設計
|

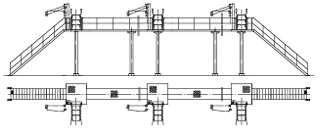

HCQ/2-2×A型 雙側火車棧橋
使用場合：火車槽車側面裝卸作業
材 質：碳鋼
表面處理：拋丸除銹
防腐處理：油漆或熱浸鋅
面板形式：鋼格板或花紋板
車位（總長）可根據需要設計
|

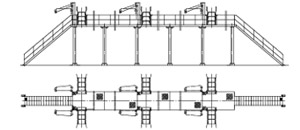

HCQ/3-2×A型 簡裝式火車棧橋
使用場合：火車槽車側面裝卸作業
材 質：碳鋼
表面處理：拋丸除銹
防腐處理：油漆或熱浸鋅
面板形式：鋼格板或花紋板
車位（總長）可根據需要設計
|

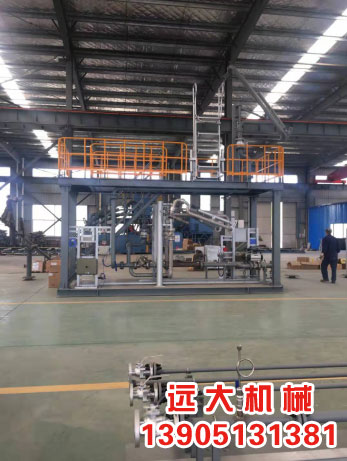

現場圖片
|
